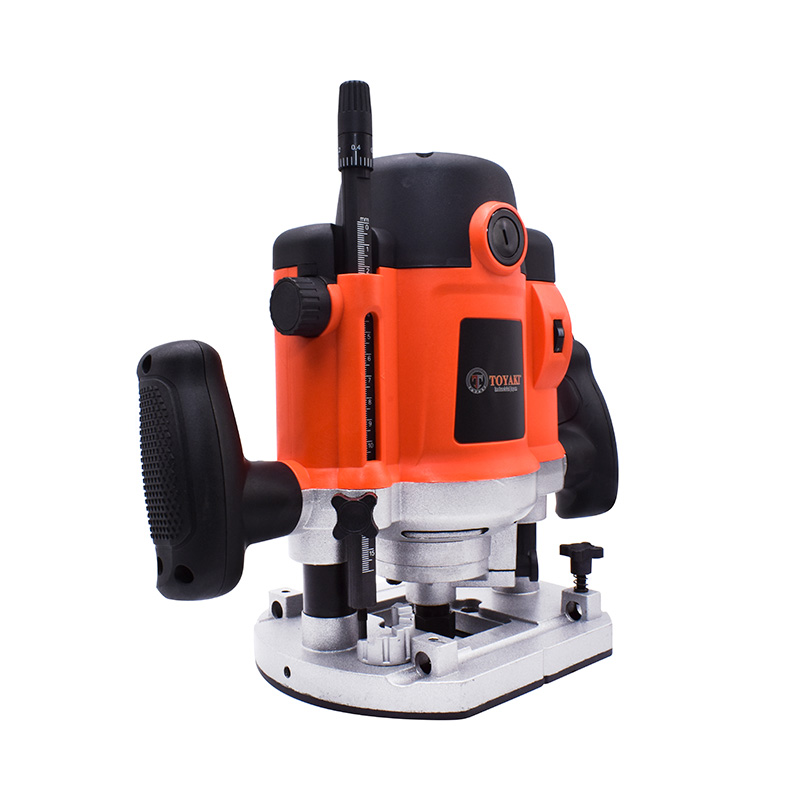

FRESADORA 2100W CON MALETIN TOYAKI TK-824

Descripción: Fresadora con maletín Modelo: TK-824 Material: Metálico y plástico Color: Naranja, negro y plateado Medidas: 27cm Altura y 30cm ancho y 19cm de diámetro Largo de cable: 190cm (ficha schuko) Peso: 5kg Potencia: 2100W Voltaje: 220-240v Frecuencia: 50/60Hz Velocidad rpm: 6000 – 24000 Diámetro de cuello: 6, 8, 12mm Profundidad de fresado: 60mm     Características Fresadora compacta y anatómica para mejor uso. Cuenta con 5 velocidades y botón de bloqueo para uso continuo. Guía de profundidad, guí...a para trabajos rectos y guía para trabajar sobre el borde de la madera. Botón de bloqueo de eje para cambiar las fresas con agilidad y seguridad.   Operación Como insertar una fresa de corte

1. Levante la palanca posterior para poder cambiar la fresa con mayor comodidad
2. Coloque la pieza con el diámetro de cuello correcto
3. Inserte la fresa
4. Presione el botón de bloqueo
5. Apriete la rosca con la llave de boca

Para quitar la fresa, realice los pasos anteriores en orden inverso.   Instalación de la guía base

1. Colocar ambas varillas en la base de la fresadora
2. Sujetar las mismas con los tornillos para que no tengan movimiento
3. Colocar la guía en las varillas a la altura deseada
4. Se podrá colocar de un lado o del otro y de dos formas distintas

  Medida de profundidad Localice el tope de profundidad en el lado izquierdo de la máquina de corte. Este tope de ajuste continuo está destinado a limitar la profundidad del corte. Localice el tornillo de fijación del tope de profundidad. Aflojarlo girándolo en sentido antihorario. Para mover el tope de profundidad hacia arriba o hacia abajo, gire el ajustador de tope en el sentido de las agujas del reloj. Cuando se ve desde el frente, la palanca de bloqueo se encuentra en la parte trasera del lado izquierdo. El cuerpo de la máquina de corte está tensado por resorte. Tenga cuidado al soltar la palanca de bloqueo. agarre ambas manijas y agárrese antes de soltar la palanca. Presione hacia abajo para permitir que el cuerpo de la máquina de corte se mueva hacia abajo. Cuando reduce la presión hacia abajo, los resortes fuerzan el cuerpo de la máquina de corte a su posición más alta.   Salida de extracción de polvo Se recomienda utilizar la salida de extracción de polvo. La salida debe sobresalir de la parte trasera o de la máquina. Se suministran dos tornillos y tuercas para sujetarlo. Sostenga la salida del extractor en su posición y coloque la máquina de corte de lado. Apriete el perno largo a través de la base de la máquina hasta que sobresalga en el punto de fijación de la salida del extractor. Coloque la tuerca en el hueco en forma de hexágono. Apriete el perno con una llave adecuada y con una fuerza moderada hasta que la salida esté bien sujeta. Repita el procedimiento en el otro lado.   Montaje de tope paralelo Localice el tope paralelo y las varillas guía. Empuje las varillas de guía en el bastidor y asegúrelas con los tornillos de ajuste. Inspeccione la base de la máquina y los cuatro puntos de sujeción. Afloje los tornillos de bloqueo y empuje las varillas guía en la base de la máquina. El tope paralelo es continuamente ajustable y permite varios cortes.   Insertar y quitar el portabrocas y los cabezales de corte La máquina de corte se suministra con un juego de cabezales de corte de 12 mm. Hay una serie de cabezales para cortar varios perfiles en madera. Un ejemplo es un borde decorativo en un rodapié. La máquina se suministra con tres mandriles de 6, 8 y 12 mm. Hay disponibles numerosos cabezales de corte para diferentes perfiles. Algunos cabezales son demasiado grandes y no dejan espacio para el sistema de extracción de polvo. En este caso, se debe usar una máscara.   Manguito de guía del cortador La guía del cortador está sujeta a la base de la máquina y asegura que la máquina pueda seguir un determinado perfil de corte. Solo se pueden utilizar ciertos tamaños de cabezal de corte. El tamaño está limitado por el tamaño del orificio en el manguito guía del cortador. El sistema de extracción de polvo se puede utilizar con este accesorio. Para instalar la placa guía, coloque la máquina de corte de lado. Afloje y retire los dos tornillos del sistema de extracción de polvo. Quite los cuatro tornillos de cruz que sujetan la base de plástico a la pieza fundida. Tenga en cuenta el hueco en la base de plástico. Sostenga la placa guía con el manguito hacia afuera y colóquela en el hueco. Alinee los orificios de la base de plástico con los orificios roscados de la pieza fundida y apriete los cuatro tornillos de cruz. Vuelva a instalar los componentes de extracción de polvo y asegúrelos con pernos y tuercas.   Accesorios de perfil Los accesorios se pueden utilizar para trabajar en piezas perfiladas como la cabecera de una cama y si desea repetir el perfil exterior más hacia el interior. Tome la guía paralela. Afloje y retire los cuatro tornillos de cruz que sujetan las guías de plástico. Retire las guías de plástico y guárdelas en un lugar seguro para su uso posterior. Localice los accesorios del perfil y coloque este bastidor. Asegúrelo con dos tornillos de cruz. Empuje la guía paralela en la base de la máquina. Seleccione el cabezal de corte adecuado para este trabajo. coloque las piezas de trabajo con cuidado y comience a cortar.   Accesorios de corte circular También se suministran accesorios para círculos de corte. Estos le permiten cortar círculos perfectos en piezas de trabajo. Coloque una de las varillas guía paralelas en la base de la máquina. Monte el accesorio de corte circular en el otro extremo. Puede colocar este accesorio en cualquier posición de la barra guía. Coloque la punta del accesorio para cortar círculos en el centro de su círculo. Presiónelo ligeramente para que la punta esté firmemente en la madera. Ahora puede cortar el círculo.   Compatibilidad para las siguientes fresas: CQT006, CQT024, LH-2360 Presentación: En maletín plástico GARANTIA 6 MESES LH Importaciones solo se hará responsable si el artículo presenta defectos de fabricación. En ese caso se deberá presentar el artículo en nuestro local con boleta en mano. Si el cliente se encuentra en el interior, y en caso de no poder venir por el local, se deberá enviar el artículo por cualquier agencia de transporte con boleta y a la dirección del local. El Producto será revisado por nuestro técnico y se avisará a la brevedad los pasos a seguir.   Situaciones no cubiertas por garantía -Artículos cuyo periodo de garantía haya terminado -Problemas causados por reparaciones efectuadas fuera de la empresa -Artículos que presenten cambio de alguna de sus partes o modificado el diseño original -Artículos que presenten uso inadecuado -Artículos que presenten falta de mantenimiento y/o rotura o desgaste de piezas por el uso normal del mismo.   Service LH Importaciones cuenta con un técnico que realiza revisiones y arreglos de todas las maquinas que estén en garantía. Dicho técnico realiza también revisiones, arreglos y mantenimiento para aquellas maquinas que no estén en garantía. En ese caso se pasará un presupuesto. -Si el cliente aprueba el presupuesto se procederá con el arreglo. -Si el cliente no aprueba el presupuesto tendrá un plazo de 30 días para retirar el artículo -En caso de aprobar el presupuesto, se le comunicará al cliente cuando el artículo ya esté reparado y tendrá 30 días para retirar el mismo. Transcurrido el plazo de 30 días ya sea por no haber aceptado el presupuesto o por no retirar el artículo reparado, LH Importaciones no se hace responsable por roturas y/o daños de cualquier índole. LH Importaciones podrá tomar la decisión, transcurrido el plazo, de deshacerse de dichos artículos ya que ocupan espacio en nuestro deposito.   Nota: En caso de que el artículo este en garantía, pero presente signos de mal uso o falta de mantenimiento la misma no aplicará. En ese caso se procederá a realizar un presupuesto.
