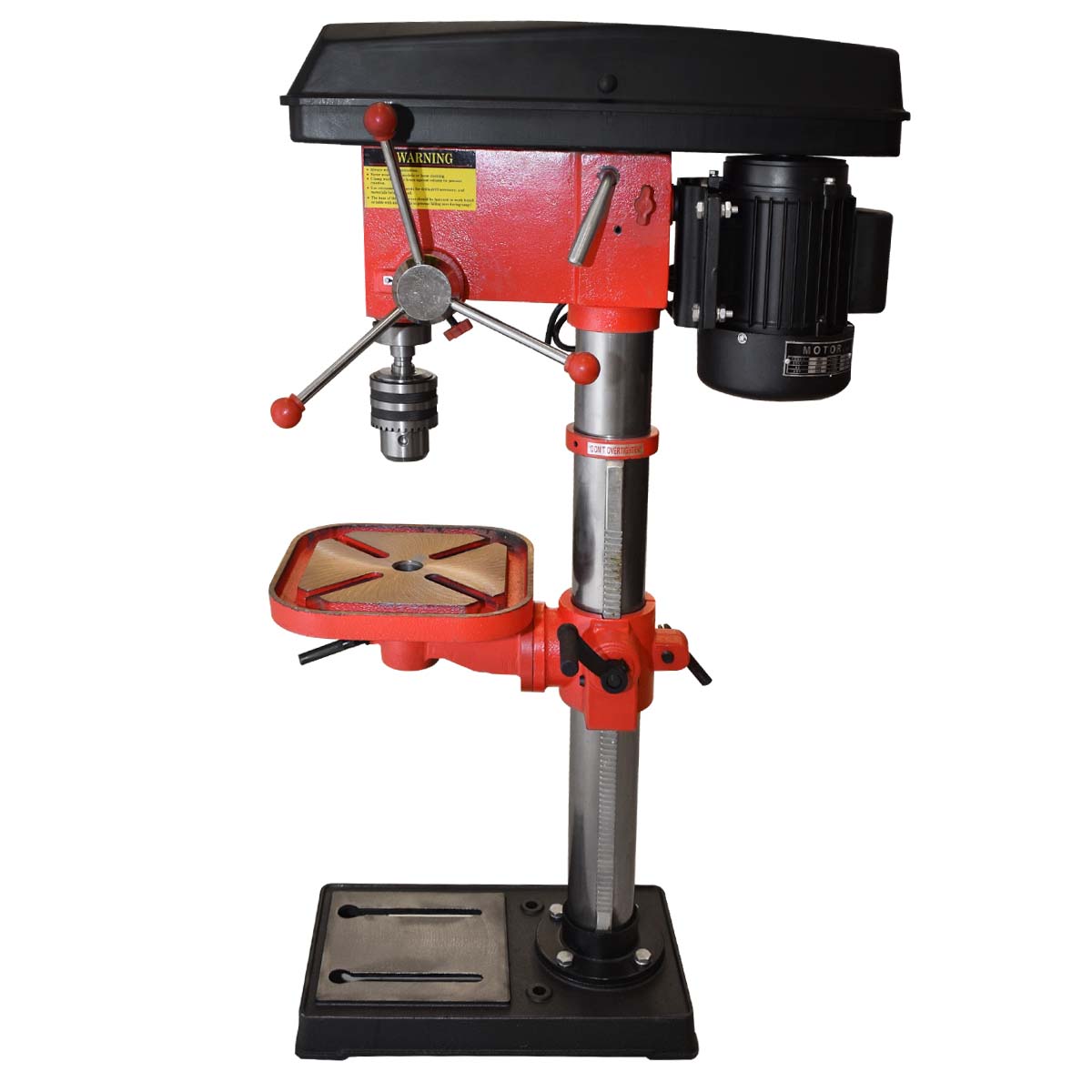

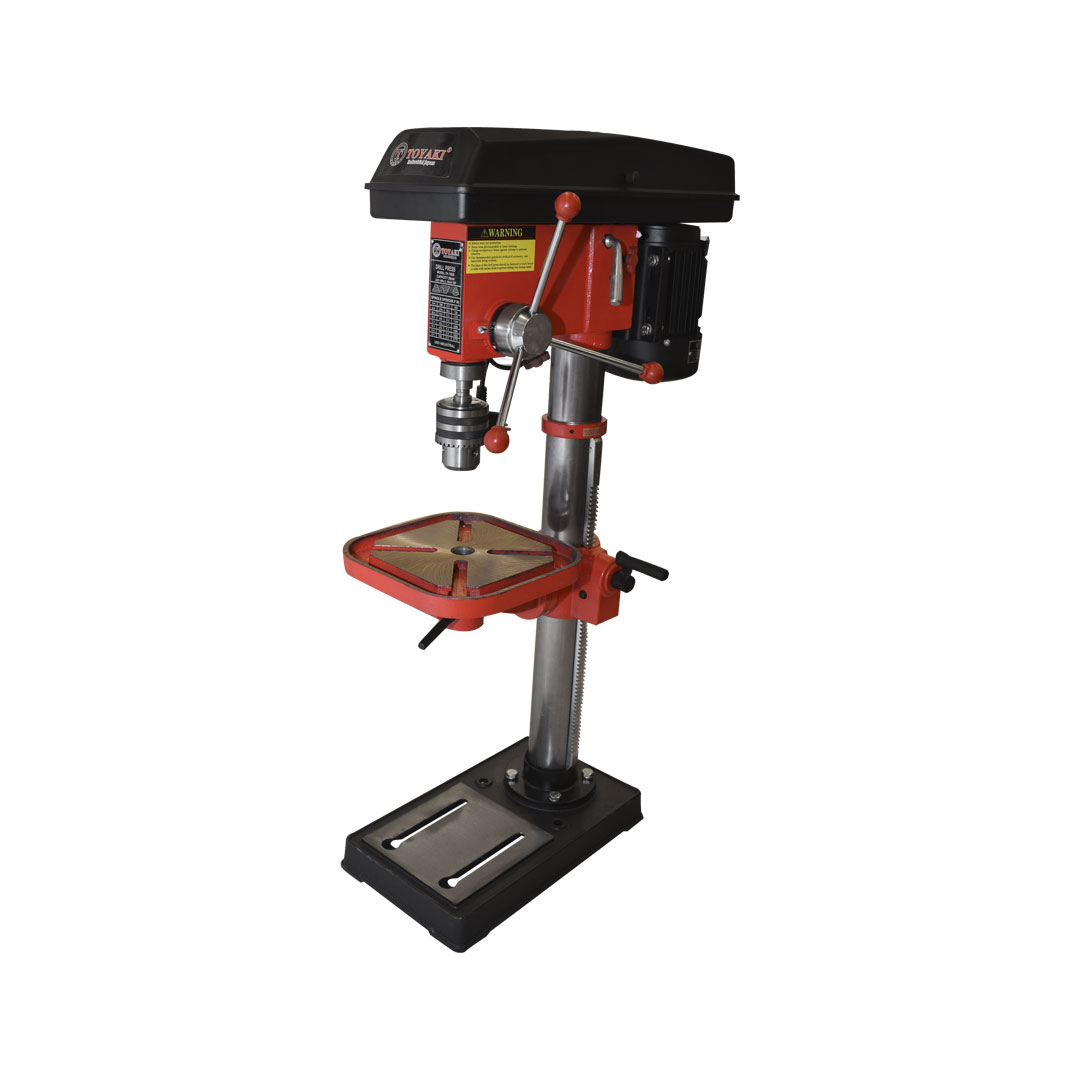

TALADRO BANCO 1HP 20MM TOYOMAQ ALT 1M TK-TB20

Descripción

Descripción: Taladro banco
Modelo: TK-TB20
Material: Metálico
Color: Negro, Rojo y plateado
Potencia: 1hp
Voltaje: 220-240v
Frecuencia: 50Hz
Velocidad rpm: 1420
Mandril: 5-20mm B22
Peso: 50 kg aprox.
Altura: 1m
Amperaje: 3.4 A
Motor clase B
Largo de cable: 150cm (ficha schuko) Medidas:
Base, 40x23x5cm (largo, ancho, altura respectivamente)
Columna, 76x7cm (altura, diámetro respectivamente)
Mesa, 24.5×24.5cm (largo, ancho respectivamente)
Mango para bajar ...mandril, cada una de las 3 manijas mide 15cm de largo
Pieza que tiene el motor, 53x16x30cm (largo, ancho, altura respectivamente)
Brazo que sujeta la mesa, 34.5x15cm (largo, ancho respectivamente)
Varilla dentada para subir y bajar el brazo, largo 52cm y 1.5cm de ancho Incluye:
– Un mandril
– Una llave mandril
– Un aro metálico para para sujetar la varilla
– Una manija para subir y bajar el brazo de la mesa
– 4 tornillos para sujetar la base a la columna
– 4 arandelas autorroscantes
– Una llave Allen tipo L, 4mm
– Una llave Allen tipo L, 3mm
– 3 piezas metálicas para armar la manija que baja el mandril Montaje
Base y columna
1- Seleccione la base y alinee el soporte de la columna sobre el agujero grande.
2- Alinear los orificios del soporte de la columna con los de la base y fíjelos con los tornillos y las arandelas autorroscantes. Con una llave apriete firmemente todos los tornillos.
3- Recomendamos montar la base en una superficie estable para un soporte adecuado.
Mesa y brazo para la mesa
1- Instale la varilla dentada por dentro del brazo que sujeta la mesa
2- Coloque el brazo que sujeta la mesa en la columna.
3- Deslice el brazo hacia abajo hasta que la varilla dentada haga tope en la base de la columna.
4- Inserte la arandela metálica en la columna hasta que haga tope con la varilla dentada en la parte superior
5- Apriete la arandela metálica con la llave Allen de manera que la varilla tenga el menor movimiento posible.
6- Coloque la manija en el lateral del brazo para poder subir y bajar fácilmente el mismo.
7- Coloque sobre el brazo la mesa y sujete desde abajo para que no tenga movimiento.
Motor
1- Levante la carcasa principal y deslícela hacia abajo sobre la columna hasta el tope. Antes de asegurar la carcasa, asegúrese de que el eje esté alineado con la mesa y la base.
2- Para asegurar en posición, apriete los tornillos prisioneros en los lados izquierdo y derecho de la carcasa.
3- Para colocar el mango que baja el mandril, simplemente atornille las tres piezas de 15cm al costado de la pieza que tiene el motor
Mandril
1- Coloque el extremo del eje cónico en el portabrocas a mano, utilizando un avance razonable.
2- El eje se puede insertar en la pluma, girando el eje a medida que lo inserta, alineando la espiga en la ranura. Debe encajar con poca resistencia.
3- Una vez ubicado, se requiere un golpe fuerte en la parte inferior del mandril con un martillo blando para asegurarlo. El mandril esta instalados correctamente si no se pueden sacar la polea con fuerza manual.
Ajuste del bisel de la tabla
1- El ángulo de bisel se ajusta aflojando el perno que se encuentra debajo del soporte de la mesa con una llave.
2- Después de inclinar la mesa de trabajo a la posición adecuada, vuelva a apretar el perno para asegurar su posición.
Instalación de brocas de vástago recto
1- Con la llave de mandril, abra o cierre la apertura del mandril.
2- Inserte la mecha en el mandril.
3- Mientras sostiene la mecha con la mano, gire el collar superior del mandril en el sentido de las agujas del reloj. Inserte la llave mandril en 1 de los 3 orificios giratorios y apriete hasta que la mecha esté segura.
Pre ajuste de la profundidad de perforación
Tipo de banco
Para establecer la profundidad del agujero, ajuste el tope de profundidad de la siguiente manera:
1- Bajar el mandril (APAGADO), hasta que la mecha toque la superficie de la pieza de trabajo, y mantener en esa posición.
2- Gire hacia abajo la tuerca de ajuste para que el espacio entre la parte inferior y la parte superior del soporte sea la profundidad del orificio requerido. Atornille la contratuerca y asegúrela contra la tuerca de ajuste.
El taladro ahora está configurado para perforar agujeros a su profundidad predeterminada desde ese punto de inicio en particular. Siempre que la superficie o la pieza de trabajo sea plana y nivelada, puede perforar una serie de orificios, cada uno a la misma profundidad. La escala y el puntero se pueden utilizar al perforar agujeros individuales. Baje el mandril hasta que la mecha toque el trabajo, coloque el puntero en un punto de la escala y proceda a perforar a la profundidad requerida, utilizando la escala
Para sostener el eje a la profundidad deseada:
1. Afloje la perilla de bloqueo del tope de profundidad, gire la manija que baja el mandril hasta el punto más bajo
2. Gire la escala de profundidad a la profundidad deseada y vuelva a apretar la perilla de bloqueo del tope de profundidad. Esto mantendrá el material de oficina ensamblado a la profundidad deseada.
Cambiando la velocidad
Tipo de banco
Antes de cambiar las velocidades, asegúrese de que la máquina esté apagada y desconectada de la fuente de alimentación.
1. Abra la tapa de la polea
2. Afloje la perilla de bloqueo de tensión de la correa para aliviar cualquier tensión en la correa de transmisión.
3. Consulte la tabla dentro de la tapa de la polea y coloque la correa en la polea de acuerdo con la velocidad del eje requerida.
4. Cuando la correa se haya colocado correctamente, vuelva a tensar haciendo palanca con el motor lejos del cabezal. Mueva el motor, con su soporte, lejos de la cabeza, de modo que se aplique tensión a la correa. La tensión es correcta cuando el cinturón se desvía aprox. 1/2 «en su centro, cuando se ejerce una presión razonable con el pulgar.
Bloquee el motor en esta posición usando la perilla de bloqueo.
Encendido y apagado
Nota: La tapa de la polea debe estar cerrada para operar el taladro de banco
1. Encienda el taladro presionando el botón verde en el interruptor.
2. Apague el taladro presionando el botón rojo en el interruptor
3. Asegure su pieza de trabajo a la mesa si es posible, use un tornillo de banco o abrazaderas.
Perforación
1. Asegúrese de que el taladro de banco esté apagada y desconectada de la fuente de alimentación.
2. Afloje las mordazas del mandril con la llave mandril girando en el sentido contrario a las agujas del reloj e inserte la mecha seleccionada.
3. Inserte la llave del mandril y apriete hasta que la mecha esté segura.
4. Seleccione su profundidad de perforación y asegure la perilla de bloqueo de tope de profundidad en su posición.
5. Ajuste la mesa a la posición deseada.
6. Gire lentamente las manijas que bajan el mandril para llevar la mecha hacia la mesa y dentro de su pieza de trabajo. Después de perforar un orificio, suelte las manijas que bajan el mandril lentamente para devolver el mismo a su posición original.
7. Continúe la operación hasta que se complete la tarea. Cuando termine, apague el taladro presionando el botón rojo en el interruptor.
Lubricación
Todos los cojinetes vienen empaquetados con grasa en la fábrica y no requieren más lubricación.
Ocasionalmente, lubrique el conjunto del eje de la pluma y la rejilla con aceite ligero si es necesario.
Después de su uso
Retire todas las virutas de la máquina y limpie a fondo todas las superficies. Los componentes deben mantenerse secos, con superficies maquinadas ligeramente aceitadas. Retire siempre las brocas y guárdelas en un lugar seguro. Compatibilidad prensa para taladro de banco: LH-1217, LH-1218 y LH-1219
Presentación: En caja
GARANTIA 6 MESES
LH Importaciones solo se hará responsable si el artículo presenta defectos de fabricación. En ese caso se deberá presentar el artículo en nuestro local con boleta en mano. Si el cliente se encuentra en el interior, y en caso de no poder venir por el local, se deberá enviar el artículo por cualquier agencia de transporte con boleta y a la dirección del local.
El Producto será revisado por nuestro técnico y se avisará a la brevedad los pasos a seguir. Situaciones no cubiertas por garantía
-Artículos cuyo periodo de garantía haya terminado
-Problemas causados por reparaciones efectuadas fuera de la empresa
-Artículos que presenten cambio de alguna de sus partes o modificado el diseño original
-Artículos que presenten uso inadecuado
-Artículos que presenten falta de mantenimiento y/o rotura o desgaste de piezas por el uso normal del mismo. Service
LH Importaciones cuenta con un técnico que realiza revisiones y arreglos de todas las maquinas que estén en garantía.
Dicho técnico realiza también revisiones, arreglos y mantenimiento para aquellas maquinas que no estén en garantía. En ese caso se pasará un presupuesto.
-Si el cliente aprueba el presupuesto se procederá con el arreglo.
-Si el cliente no aprueba el presupuesto tendrá un plazo de 30 días para retirar el artículo
-En caso de aprobar el presupuesto, se le comunicará al cliente cuando el artículo ya esté reparado y tendrá 30 días para retirar el mismo.
Transcurrido el plazo de 30 días ya sea por no haber aceptado el presupuesto o por no retirar el artículo reparado, LH Importaciones no se hace responsable por roturas y/o daños de cualquier índole. LH Importaciones podrá tomar la decisión, transcurrido el plazo, de deshacerse de dichos artículos ya que ocupan espacio en nuestro deposito. Nota: En caso de que el artículo este en garantía, pero presente signos de mal uso o falta de
mantenimiento la misma no aplicará. En ese caso se procederá a realizar un presupuesto.
